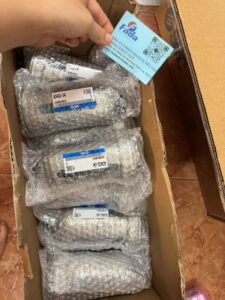

Bộ van xả nước tự động SMC AD402-04

---

1. Giới thiệu tổng quan về sản phẩm

SMC AD402-04 là dòng bộ van xả nước tự động (Auto Drain Valve) hay cốc xả đáy cao cấp. Thiết bị được nghiên cứu chế tạo bởi thương hiệu khí nén SMC uy tín hàng đầu Nhật Bản. Thân van đúc từ kim loại chịu lực nặng kết hợp bộ phận guard bảo vệ cốc lọc theo tiêu chuẩn. Thiết bị hoạt động hoàn toàn bằng cơ chế phao cơ học thông minh. Phiên bản này giúp hệ thống loại bỏ triệt để nước ngưng tụ và dầu nhớt thừa. Linh kiện vận hành tự động liên tục mà không cần sự can thiệp thủ công từ con người

2. Thông số kỹ thuật chi tiết của bộ van xả nước tự động SMC AD402-04

Thiết bị cơ khí này sở hữu các thông số vận hành tiêu chuẩn gồm:

• Kích thước ren cổng kết nối khí vào đạt chuẩn Rc 1/2 inch.
• Kích thước ren cổng xả nước đáy ngõ ra đạt chuẩn Rc 3/8 inch.
• Áp suất kiểm nghiệm chịu đựng tối đa của vỏ van đạt 1.5 MPa.
• Áp suất vận hành làm việc tối đa cho phép ở mức 1.0 MPa.
• Dải áp suất hoạt động của mạch phao từ 0.1 MPa đến 1.0 MPa.
• Nhiệt độ môi trường và chất lỏng vận hành tối ưu từ -5 đến 60 độ C.
• Phương pháp xả dòng chất thải tự động kiểu phao cơ dạng đứng.
• Tổng trọng lượng tịnh của cốc xả đạt khoảng 0.46 kg đến 0.62 kg

3. Nguyên lý hoạt động của thiết bị SMC AD402-04

Sản phẩm vận hành hoàn toàn dựa trên sự thay đổi mực chất lỏng tích tụ bên trong cốc chứa. Khí nén mang theo hơi nước ngưng tụ chảy qua cổng vào Rc 1/2 inch. Lượng nước và tạp chất bẩn sẽ lắng dần xuống đáy cốc lọc. Khi mực nước tăng lên cao, lực đẩy Archimedes làm phao cơ nâng lên theo trục đứng. Hành trình dịch chuyển của phao mở toang đường thoát ở đáy van. Áp suất khí nén lập tức đẩy mạnh toàn bộ nước ngưng tụ ra cổng Rc 3/8 inch. Khi nước cạn, phao tự hạ xuống đóng kín cổng xả để ngăn rò rỉ khí.

4. Hướng dẫn lắp đặt và bảo trì mạch xả đáy

Để đảm bảo thiết bị hoạt động ổn định, bạn hãy tuân thủ các bước kỹ thuật sau:

• Chọn vị trí lắp đặt van theo chiều thẳng đứng ở điểm thấp nhất của hệ thống.
• Kết nối cổng vào phía trên với đáy bình tích khí hoặc bộ lọc chính.
• Sử dụng mã SMC AD402-04 quấn băng tan đều quanh ren để chống xì dòng khí.
• Gắn đường ống dẫn nước thải mềm vào cổng xả đáy Rc 3/8 inch.
• Đảm bảo áp suất vận hành tối thiểu của lưới khí đạt trên mức 0.1 MPa.
• Vặn nút xả tay dưới đáy định kỳ để xả cặn bẩn cứng đầu tích tụ.
• Tháo rời cốc nhựa để vệ sinh phao cơ bằng nước sạch sau mỗi tháng sử dụng.
• Tránh để các hóa chất mạnh như cồn hoặc dung môi tiếp xúc trực tiếp vỏ cốc.

5. Ưu điểm nổi bật của bộ van xả nước tự động SMC AD402-04

Sản phẩm tự động hóa này được giới kỹ thuật đánh giá cao nhờ những thế mạnh vượt trội:

• Thiết bị SMC AD402-04 giúp loại bỏ nước tự động giúp hệ thống luôn khô ráo.
• Cơ chế cơ học không cần cấp nguồn điện giúp ngăn ngừa nguy cơ chập cháy mạch.
• Khả năng chống bụi bẩn và chống ăn mòn hóa chất nhà xưởng cực tốt.
• Thân vỏ trang bị bộ bảo vệ bên ngoài giúp tăng cường độ bền cơ học.
• Giảm thiểu đáng kể thời gian và công sức bảo dưỡng thủ công của thợ máy.
• Ngăn chặn hiệu quả tình trạng han gỉ đường ống dẫn khí nén công nghiệp.
• Tiết kiệm chi phí đầu tư dài hạn nhờ tuổi thọ linh kiện siêu bền bỉ.

6. Ứng dụng thực tế trong công nghiệp sản xuất

Thiết bị SMC AD402-04 được ứng dụng rộng rãi tại nhiều nhà máy lớn nhờ tính đa năng:

• Lắp đặt xả đáy tự động cho các bình tích áp khí nén dung tích lớn.
• Kết nối dưới đáy bộ lọc đường ống chính của hệ thống nhà xưởng.
• Loại bỏ nước ngưng tụ phía sau máy sấy khí công nghiệp công suất cao.
• Ứng dụng phổ biến tại các vị trí khuất hẹp khó thực hiện xả nước bằng tay.
• Dòng SMC AD402-04 dùng nhiều trong các nhà máy chế biến thực phẩm, dược phẩm.

7. Câu hỏi thường gặp về sản phẩm (FAQ)

• Thiết bị này có cần phân biệt loại thường đóng hay thường mở không? Có, dòng sản phẩm SMC AD402-04 tiêu chuẩn có loại N.C (thường đóng – mã C) và N.O (thường mở – mã D). Tùy thuộc cấu hình máy nén khí mà bạn lựa chọn model phù hợp.
• Tại sao van xả bị kẹt khí nén thoát ra liên tục ở cổng xả đáy? Hiện tượng này thường do cặn bẩn, mạt sắt bám chặt vào vị trí gioăng cao su của phao cơ. Bạn chỉ cần tháo mã SMC AD402-04 ra vệ sinh cụm phao là xử lý xong.
• Đường ống dẫn nước xả từ van ra ngoài nên chọn kích thước bao nhiêu? Để lòng van xả chất thải thông suốt và không bị tắc nghẽn áp suất ngược, bạn nên sử dụng đường ống mềm có đường kính trong tối thiểu từ 10mm trở lên

---
