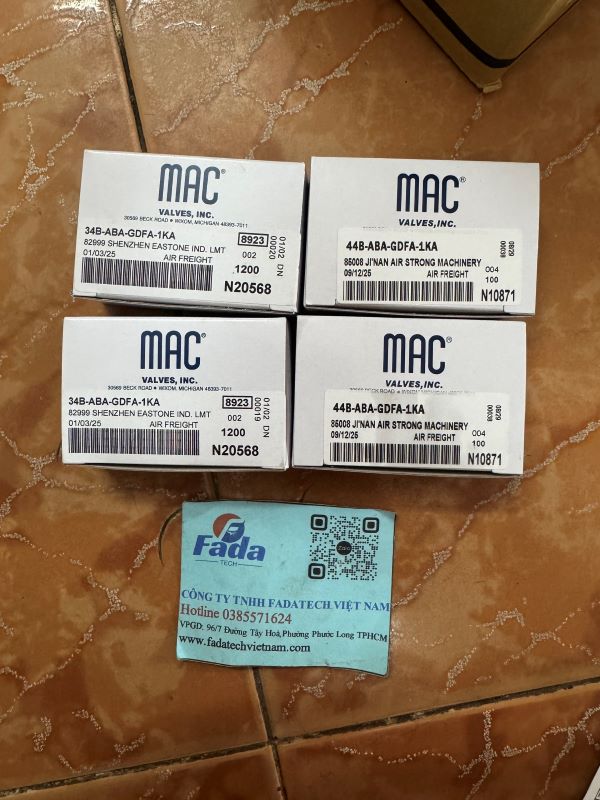

Van điện từ cao tần MAC 34B-ABA-GDFA-1KA

1. Giới thiệu tổng quan về sản phẩm

Mã linh kiện MAC 34B-ABA-GDFA-1KA là dòng van điện từ 3 cổng 2 vị trí (3/2-Way Solenoid Valve) cao cấp thuộc Series 34 danh tiếng của hãng MAC Valves USA. Thiết bị hoạt động theo cơ chế tác động trực tiếp (Direct Operated) với kích thước siêu nhỏ gọn chỉ 10mm. Điểm cốt lõi giúp mã sản phẩm này trở nên vượt trội là thiết kế lõi cân bằng áp suất độc quyền, giúp van vận hành ổn định trong các hệ thống đòi hỏi độ chính xác tuyệt đối. Đây là giải pháp phân phối khí cao tần chuyên dụng cho các dây chuyền tự động hóa thế hệ mới.

2. Thông số kỹ thuật của van điện từ MAC 34B-ABA-GDFA-1KA

Sản phẩm được chế tạo hoàn thiện dựa trên các tiêu chuẩn kỹ thuật nghiêm ngặt của nhà máy:

• Cấu trúc chức năng van: Dòng van poppet 3 cổng 2 vị trí (3/2 NO-NC) Universal
• Đường kính thân van cơ sở: Thiết kế phân khúc siêu nhỏ gọn 10 mm
• Kích thước cổng kết nối lưu chất: Cổng ren cơ sở M5 tiêu chuẩn
• Điện áp điều khiển cuộn coil: Nguồn điện một chiều 24 VDC thông dụng
• Loại môi chất vận hành: Khí nén sạch (Air), khí trơ hoặc hệ thống chân không
• Nguyên lý kết cấu lõi van nội bộ: Dạng poppet cân bằng (Balanced Poppet)
• Lưu lượng truyền dẫn khí tối đa: Đạt hiệu suất định mức 120 Nl/phút
• Cơ cấu tác động dự phòng bằng tay: Tích hợp sẵn nút nhấn khóa (Manual Operator)
• Vật liệu chế tạo phần cứng vỏ ngoài: Hợp kim và polyme cao cấp chống ăn mòn hóa chất

3. Nguyên lý hoạt động của van điện từ MAC 34B-ABA-GDFA-1KA

Thiết bị vận hành dựa trên lực điện từ của cuộn dây dòng MACSOLENOID hiệu suất cao. Khi cấp nguồn điện một chiều 24VDC vào cuộn coil, từ trường sinh ra sẽ hút trục elip (oval armature) dịch chuyển cực nhanh. Lõi van poppet dịch chuyển một hành trình cực ngắn để chuyển đổi trạng thái thông khí giữa các cổng. Nhờ thiết kế poppet cân bằng lực, áp suất khí nén đầu vào không tạo ra lực cản đối với hành trình chuyển mạch. Khi ngắt dòng điện kích thích, lò xo phản hồi lực mạnh (powerful return spring) đẩy lõi van về vị trí ban đầu ngay lập tức. Do đó, dòng sản phẩm này mang lại tốc độ phản hồi đồng đều, chính xác tuyệt đối trong mọi chu kỳ quét.

4. Hướng dẫn lắp đặt và sử dụng

Quy trình thao tác kỹ thuật cơ khí đối với dòng linh kiện phân phối khí cao tần này gồm:

• Vệ sinh sạch các đường ren kết nối M5 của ống dẫn khí trước khi lắp đặt.
• Định vị thân van 10mm lên circuit bar tổng hoặc gá lắp độc lập bằng lỗ ốc định vị.
• Sử dụng đầu nối nhanh phi 4 hoặc phi 6 phù hợp vặn chặt vào các cổng lưu chất.
• Đấu nối jack cắm điện truyền tín hiệu 24VDC vào cuộn coil theo đúng sơ đồ mạch.
• Việc dùng van điện từ MAC 34B-ABA-GDFA-1KA yêu cầu hệ thống khí nén phải được lọc sạch bụi bẩn.
• Sử dụng nút nhấn manual operator trên lưng van để kiểm tra hành trình cơ trước khi chạy điện.
• Thiết lập tần suất băm xung điều khiển trên bộ mạch PLC phù hợp với yêu cầu công nghệ.

5. Ưu điểm vượt trội của sản phẩm

Thế hệ van poppet truyền động trực tiếp từ Mỹ đem đến nhiều cải tiến công nghệ đột phá:

• Cấu trúc trục elip (Oval Armature) tối ưu hóa diện tích cuộn dây, tăng lực dịch chuyển lên mức tối đa.
• Thiết kế lõi cân bằng (Balanced) giúp van hoàn toàn miễn nhiễm trước sự biến động áp suất nguồn cấp.
• Hành trình lõi siêu ngắn (Short stroke) cho phép đạt tần số đóng ngắt cực cao và lưu lượng lớn.
• Lực lò xo phản hồi mạnh mẽ đảm bảo van không bị kẹt hay trễ lệnh phản hồi tín hiệu logic.
• Việc trang bị van điện từ MAC 34B-ABA-GDFA-1KA giúp triệt tiêu hiện tượng cháy cuộn coil do quá tải.
• Tuổi thọ vận hành cơ khí siêu bền bỉ vượt trội qua hàng trăm triệu lần đóng cắt mà không suy giảm hiệu suất.

6. Ứng dụng thực tế trong công nghiệp

Nhờ tốc độ đóng cắt siêu tốc và độ bền bỉ, mã sản phẩm này xuất hiện ở nhiều công đoạn hẹp:

• Điều khiển các kim phun khí phân loại hạt trong hệ thống máy tách màu gạo, máy tách màu hạt điều.
• Tích hợp điều khiển các xi lanh khí nén mini hoạt động với tần suất cao trong máy đóng gói.
• Ứng dụng phun khí dạt loại bỏ phôi lỗi tốc độ cao trên băng tải nhà máy linh kiện điện tử.
• Lắp đặt trong các cụm van điều khiển đầu gắp robot đòi hỏi thời gian phản hồi mili-giây.
• Tích hợp van điện từ MAC 34B-ABA-GDFA-1KA vào các thiết bị đo lường phân tích khí yêu cầu độ chính xác cao.

7. Câu hỏi thường gặp về van điện từ MAC 34B-ABA-GDFA-1KA

Trong quá trình tìm hiểu vật tư cao tần, các kỹ sư điện cơ thường quan tâm một số thắc mắc:

• Làm sao kiểm tra thiết bị van điện từ MAC 34B-ABA-GDFA-1KA cung cấp chính hãng?
  Hàng chính hãng mới 100% luôn dập nổi sắc nét thông tin mã số và xuất xứ từ hãng MAC Valves USA trên thân.
• Mã van này có thể lắp đặt dạng module ghép nhiều van lại với nhau trên một đế chung không?
  Có, dòng sản phẩm này hỗ trợ thiết kế lắp trên circuit bar (đế manifold) dạng plug-in vô cùng gọn gàng.
• Tại sao các nhà máy máy tách màu luôn chỉ định đặt mua van điện từ MAC 34B-ABA-GDFA-1KA từ đại lý uy tín?
  Đặt mua tại đại lý uy tín giúp doanh nghiệp của bạn tránh rủi ro mua phải hàng nhái, hàng b bãi lỗi cuộn coil và nhận đủ CO/CQ
• Thiết bị này có đòi hỏi phải bổ sung dầu bôi trơn tuần hoàn vào dòng khí nén cấp hay không?
  Sản phẩm được nhà máy kiểm định hoạt động hoàn hảo cho cả hai môi trường khí nén có bôi trơn hoặc không bôi trơn

---
