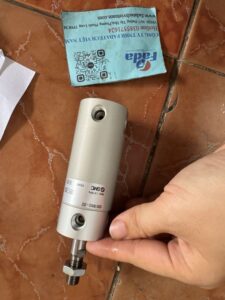

SMC CDG1BN32-25Z – Xi lanh khí nén thân tròn mini, hành trình 25mm chính hãng Nhật Bản

1. Giới thiệu sản phẩm

Thiết bị SMC CDG1BN32-25Z là dòng xi lanh khí nén thân tròn tác động kép thế hệ mới được phát triển bởi tập đoàn SMC Nhật Bản. Sản phẩm thuộc dòng CG1 cải tiến với trọng lượng được tối ưu hóa giúp giảm đáng kể tải trọng lên khung máy. Linh kiện sở hữu đường kính piston 32mm cùng hành trình làm việc ngắn 25mm cực kỳ linh hoạt. Việc trang bị mã SMC CDG1BN32-25Z giúp khôi phục hiệu suất vận hành cao cho hệ thống tự động hóa. Thiết bị đảm bảo tính đồng bộ tuyệt đối với các tiêu chuẩn gá đặt cơ khí hiện đại ngày nay.

2. Thông số kỹ thuật sản phẩm

Linh kiện được gia công cơ khí chính xác đáp ứng tốt các môi trường vận hành công nghiệp khắt khe:

• Mã sản phẩm: SMC CDG1BN32-25Z.
• Thương hiệu: SMC Corporation (Nhật Bản).
• Kiểu tác động: Tác động kép, một trục (Double Acting, Single Rod).
• Đường kính lòng piston (Bore): 32 mm.
• Hành trình tịnh tiến (Stroke): 25 mm.
• Tích hợp từ tính (Magnet): Ký tự “D” ở đầu mã biểu thị sẵn vòng từ bên trong thân để kết nối cảm biến vị trí.
• Kiểu gá đặt cơ bản: Dòng BN (Gá đặt cơ bản kiểu ren hai đầu nắp / Basic type).
• Kích thước cổng cấp khí: 1/8″ (Cổng ren Rc phổ thông).
• Môi chất vận hành: Khí nén đạt tiêu chuẩn lọc sạch.
• Áp suất làm việc an toàn: Từ 0.05 đến 1.0 MPa (tương đương 0.5 – 10 bar).
• Áp suất chịu đựng tối đa: 1.5 MPa.
• Kiểu giảm chấn: Giảm chấn bằng đệm cao su (Rubber bumper) ở cả hai đầu hành trình giúp triệt tiêu lực va đập.
• Tốc độ piston cho phép: Dao động từ 50 đến 1.000 mm/s.

3. Nguyên lý hoạt động của SMC CDG1BN32-25Z

Thiết bị vận hành dựa trên việc chuyển đổi áp lực dòng khí nén thành động năng tịnh tiến cơ học. Khi khí nén được cấp vào cổng sau của SMC CDG1BN32-25Z, áp suất tăng cao sẽ đẩy piston di chuyển về phía trước dọc theo lòng ống nhôm. Lực đẩy này truyền qua thanh rod để dịch chuyển cơ cấu máy một hành trình ngắn chính xác 25mm. Để thu trục về, van điều khiển điện từ sẽ đảo hướng cấp khí vào cổng trước mặt của SMC CDG1BN32-25Z. Áp lực khí ngược lại sẽ đẩy piston lùi về vị trí ban đầu một cách nhanh chóng. Vòng từ tích hợp trên piston sẽ di chuyển đồng bộ, giúp cảm biến gắn ngoài phát hiện vị trí để xuất tín hiệu về PLC.

4. Hướng dẫn lắp đặt và đấu nối thiết bị

Quy trình gá đặt cơ khí và kết nối đường ống khí nén được thực hiện qua các bước kỹ thuật sau:

• Ngắt nguồn khí tổng của hệ thống máy nén và xả sạch áp suất dư để đảm bảo an toàn.
• Vệ sinh sạch các cổng ren 1/8″ của xi lanh trước khi lắp đầu nối nhanh.
• Quấn băng tan vào ren van tiết lưu, sau đó siết chặt vào hai cổng cấp khí của SMC CDG1BN32-25Z.
• Định vị thân xi lanh tròn vào khung gá máy thông qua ren đầu nắp hoặc sử dụng đồ gá lửng (Foot, Flange).
• Kết nối đầu thanh trục piston với tấm trượt chuyển động, siết chặt đai ốc trục khóa đầu thanh rod.
• Cài đặt các cảm biến từ tính (Auto Switch dòng D-M9N hoặc D-M9P của SMC) lên rãnh gá trên thân thiết bị.
• Đấu nối các đường ống dẫn khí Polyurethane chịu lực vào hai đầu co nối nhanh.
• Mở từ từ van cấp khí nén để kiểm tra độ kín khít của các mối nối gioăng phớt.
• Chạy thử nghiệm chu kỳ nén nhả và điều chỉnh van tiết lưu để đạt vận tốc tịnh tiến mong muốn.

5. Ưu điểm nổi bật của SMC CDG1BN32-25Z

• Thiết kế gọn nhẹ tối ưu: Trọng lượng giảm đáng kể so với thế hệ cũ giúp giảm quán tính khi di chuyển cụm máy.
• Độ chính xác hành trình cao: Sai số hành trình cực nhỏ giúp hệ thống gá kẹp vận hành đồng đều tuyệt đối.
• Tích hợp sẵn vòng từ: Mã SMC CDG1BN32-25Z tương thích hoàn hảo với các dòng cảm biến nhỏ gọn giúp tối ưu không gian gá.
• Đệm cao su giảm chấn êm ái: Giảm thiểu tối đa tiếng ồn va đập kim loại tại điểm đầu và điểm cuối hành trình 25mm.
• Tuổi thọ vận hành siêu bền: Thân ống bằng nhôm anode cứng chống mài mòn, hệ thống gioăng cao cấp ngăn rò rỉ khí vượt trội.

6. Ứng dụng thực tế của SMC CDG1BN32-25Z

Mẫu xi lanh khí nén thân tròn cải tiến này được ứng dụng rộng rãi trong nhiều dây chuyền sản xuất tự động:

• Tích hợp trong các cơ cấu gá kẹp phôi, nâng hạ linh kiện trên băng tải lắp ráp điện tử.
• Ứng dụng trong các máy đóng gói bao bì, máy dán nhãn, máy cắt màng co thực phẩm.
• Thiết lập hệ thống đẩy sản phẩm lỗi (Reject) ra khỏi băng tải phân loại tự động.
• Sử dụng trong các thiết bị cơ khí phụ trợ ngành y tế hoặc phòng sạch yêu cầu độ chính xác.

7. Câu hỏi thường gặp

• Ký tự Z ở cuối mã sản phẩm này có ý nghĩa kỹ thuật gì?
  Ký tự Z biểu thị đây là phiên bản cải tiến thế hệ mới của hãng SMC, tối ưu cấu trúc gá và giảm trọng lượng vỏ.
• Tôi có thể sử dụng mã sản phẩm này ở môi trường nhiệt độ cao không?
  Thiết bị SMC CDG1BN32-25Z làm việc tốt nhất từ -10°C đến 60°C (không đóng băng), nếu dùng ở nhiệt độ cao hơn bạn cần dòng phớt chịu nhiệt riêng.
• Cảm biến auto switch phù hợp nhất cho dòng xi lanh này là mã nào?
  Bạn có thể sử dụng các mã cảm biến từ thông dụng của SMC như dòng D-M9B, D-M9N, D-M9P hoặc dòng cảm biến có đèn chỉ báo tương đương.

---
